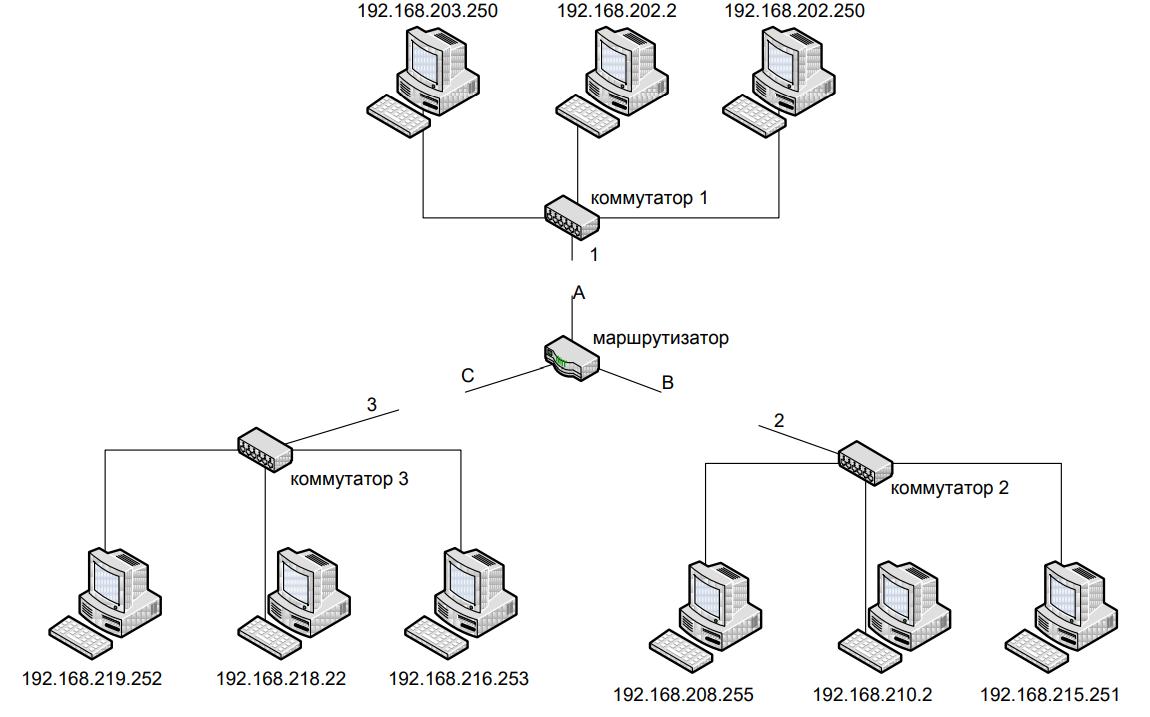

Дана схема подсетей. Узлы каждой из трех подсетей подключены к коммутатору, соответственно, подсеть 1 – коммутатор 1, подсеть 2 – коммутатор 2 и подсеть 3 – коммутатор 3. IP-адреса узлов подсетей указаны на рисунке.

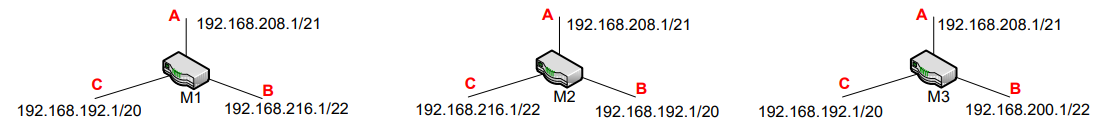

Необходимо соединить подсети с помощью маршрутизатора. Для того, чтобы маршрутизатор принимал и передавал пакеты в подсеть, необходимо соответствующему порту маршрутизатора, подключенному в данную подсеть, назначить IP-адрес и маску, принадлежащие данной сети. У Администратора есть три маршрутизатора с настроенными, как показано на рисунке, портами.
Для записи масок используется нотация, когда после IP-адреса через «/» указывается число бит, отводимых в маске под адрес сети. Например, для адреса 11.12.0.8 и маски 255.0.0.0 запись будет иметь следующий вид 11.12.0.8/8.
Маска сети для IPv4 адресации – это 4-х байтное число, которое делит IP адрес на адрес сети (первая часть) и адрес узла (вторая часть). У всех адресов одной IP-сети совпадают первые части и отличаются вторые. Для части IP адреса, соответствующей адресу сети, в маске сети содержатся двоичные единицы, а для части IP адреса, соответствующей адресу 9 узла, в маске сети содержатся двоичные нули. Адрес сети получается в результате применения поразрядной конъюнкции к заданному IP-адресу узла и маске.
Каждый из трех маршрутизаторов можно поворачивать по часовой стрелке, например:
Определите, какой из трех маршрутизаторов (М1, М2, М3) и в каком положении необходимо подключить к подсетям, чтобы один маршрутизатор обеспечил передачу сообщений во все три подсети. В ответе, без пробелов, укажите сначала номер маршрутизатора, а затем название порта, подключенного к первой подсети.

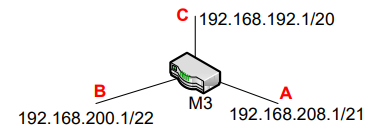

Например, ответ М3С будет соответствовать следующему маршрутизатору:
